橡膠接頭系列

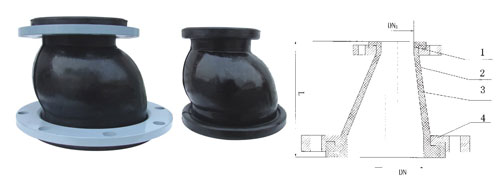

偏心異徑橡膠接頭的主要性能及作用：
1.管道-泵安裝偏心大小頭：是用來防氣蝕的，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣相在泵口積聚，形成大氣泡進入泵腔，損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。
2.泵-管道安裝同心異徑接頭：泵出口DN與外管道系統存在差異，用于同心異徑大小頭，可實現尺寸不同的兩根管子的直線連接，實現管道變徑的管件。
序號 部位 材料 1 外膠層 11R、CR、EPDM、NR、NBR 2 內膠層 11R、CR、EPDM、NR、NBR 3 骨架層 聚酯簾布 4 法蘭 Q235 304 316L 5 增強圈 鋼絲圈
偏心異徑橡膠接頭材料表
偏心異徑橡膠接頭數據表
|
公稱通徑DN |
安裝長度L |
D |
D0 |
n- ф |
D1 |
D01 |
n1-ф1 |
|
50×40 |
180 |
165 |
125 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×40 |
180 |
185 |
145 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×50 |
180 |
185 |
145 |
4-ф18 |
165 |
125 |
4-ф18 |
|
80×50 |
180 |
200 |
160 |
8-ф18 |
165 |
125 |
4-ф18 |
|
80×65 |
180 |
200 |
160 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×50 |
180 |
220 |
180 |
8-ф18 |
165 |
125 |
4-ф18 |
|
100×65 |
180 |
220 |
180 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×80 |
180 |
220 |
180 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×65 |
180 |
250 |
210 |
8-ф18 |
185 |
145 |
4-ф18 |
|
125×80 |
180 |
250 |
210 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×100 |
180 |
250 |
210 |
8-ф18 |
220 |
180 |
8-ф18 |
|
150×80 |
200 |
285 |
240 |
8-ф22 |
200 |
160 |
8-ф18 |
|
150×100 |
|
285 |
240 |
8-ф22 |
220 |
180 |
8-ф18 |
|
150×125 |
200 |
285 |
240 |
8-ф22 |
250 |
210 |
8-ф18 |
|
200×100 |
220 |
340 |
295 |
8-ф22 |
220 |
180 |
8-ф18 |
|
200×150 |
220 |
340 |
295 |
8-ф22 |
285 |
240 |
8-ф22 |
|
250×100 |
|
395 |
350 |
12-ф22 |
220 |
180 |
8-ф18 |
|
250×125 |
220 |
395 |
350 |
12-ф22 |
250 |
210 |
8-ф18 |
|
250×150 |
220 |
395 |
350 |
12-ф22 |
285 |
240 |
8-ф22 |
|
250×200 |
220 |
395 |
350 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×125 |
|
445 |
400 |
12-ф22 |
250 |
210 |
8-ф18 |
|
300×150 |
220 |
445 |
400 |
12-ф22 |
285 |
240 |
8-ф22 |
|
300×200 |
220 |
445 |
400 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×250 |
220 |
445 |
400 |
12-ф22 |
395 |
350 |
12-ф22 |
|
350×125 |
|
505 |
460 |
16-ф22 |
250 |
210 |
8-ф18 |
|
350×200 |
230 |
505 |
460 |
16-ф22 |
340 |
295 |
8-ф22 |
|
350×250 |
230 |
505 |
460 |
16-ф22 |
395 |
350 |
12-ф22 |
|
350×300 |
230 |
505 |
460 |
16-ф22 |
445 |
400 |
12-ф22 |
|
400×200 |
|
565 |
515 |
16-ф26 |
340 |
295 |
8-ф22 |
|
400×250 |
240 |
565 |
515 |
16-ф26 |
395 |
350 |
12-ф22 |
|
400×300 |
240 |
565 |
515 |
16-ф26 |
445 |
400 |
12-ф22 |
|
400×350 |
240 |
565 |
515 |
16-ф26 |
505 |
460 |
16-ф22 |
|
450×200 |
|
615 |
565 |
20-ф26 |
340 |
295 |
8-ф22 |
|
450×250 |
|
615 |
565 |
20-ф26 |
395 |
350 |
12-ф22 |
|
500×300 |
|
670 |
620 |
20-ф26 |
445 |
400 |
12-ф22 |
